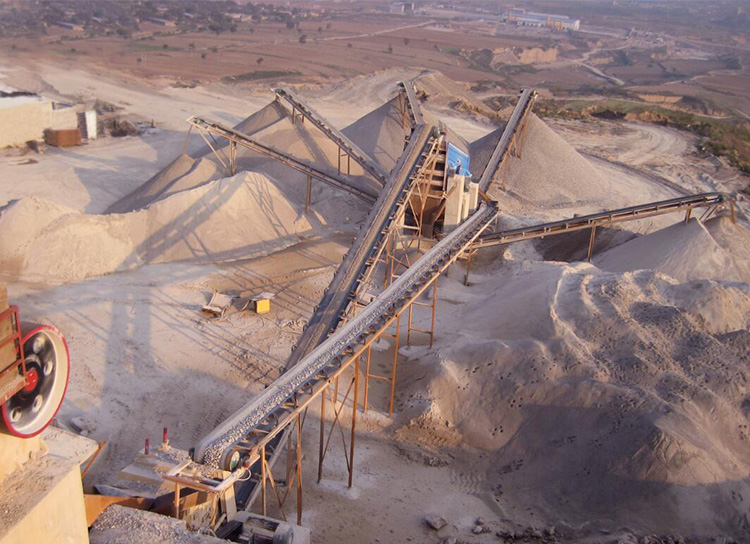

玄武岩石子生产线简介

　　玄武岩石子生产线运行可靠、产品质量稳定。产品有0一5mm石粉、5一10mm细碎石、10一20mm中碎石。与相邻碎石厂以二级鄂式破碎机为主生产线比较，有明显的优势：因为SJ系列液压圆锥破碎机的结构性能好、产量高、能耗低、易损件少，所以成本大大下降。SJ系列液压圆锥破碎机能快速准确自动地调整排料口，所以生产的碎石质量好。4SJ系列液压圆锥破碎机结构紧凑、重量轻、体积小，因此安装方便占地小。

生产流程设计

　　玄武岩碎石生产线的工艺流程，根据市场地形地貌和生产工艺而定。

　　设备的选型与配置

　　根据规范标准对碎石粒径、粒形的要求和玄武岩的物理力学特性，整条生产线的核心设备是细碎设备。它决定着产品的质量和产量，所以细碎设备的选择是整条生产线的名列前茅步和关键所在，其他设备的选择要与其配套而定。

　　(一)细碎设备选型

　　根据玄武岩的物理力学特性和各种破碎机性能来看，能够较地破碎玄武岩的机型有鄂式破碎机、圆锥破碎机、锤式破碎机、旋回式破碎机。

　　从规范和标准对碎石粒径、粒形的要求来看，能够满足要求的机型有圆锥破碎机、锤式破碎机。但由于锤式破碎机产量较小，磨损大、能耗高，所以通常只用于小型矿渣厂。因此，用液压式圆锥破碎机作为整条生产线的细碎设备是比较理想的。根据当前市场前景，我们选择了每小时生产60一100t的SJ系列液压圆锥破碎机作为生产线的细碎设备。

(二)粗碎设备及给料筛分设备的选型

　　根据SJ系列液压破碎机的性能，可推知与之配套的粗碎机的性能:即破碎出口粒径很大不能超过250px，粒形不限，产量不低于12叫h。根据这一性能要求和前文的破碎机性能及现场的石料开采粒径，选择PE600x900鄂式破碎机，同时根据各级破碎的能力，按产品要求选择与之配套ED200x300Ⅲ型振动筛和800x12500、500X10000皮带输送机3套500X1000移动式皮带输送机3套。

　　(三)石料开采设备的配置

　　根据破碎设备的吞吐能力，选择1台02100潜孔钻及与之配套的12m3空风机1台，作为主要开采设备。另外又选用德国DARDA公司生产的液压式岩石分裂机及与之配套的手风钻，用于大石块的解小，以适于粗碎机的吞吐和装运方便，同时装备了相应装运设备ZL50C装载机和EQ8090自卸车。

　　(四)电力设备

　　根据所有设备总容量，配备了S7-315巧变压器一台及相应的配电设备一套，以满足整个厂区电力需要。
